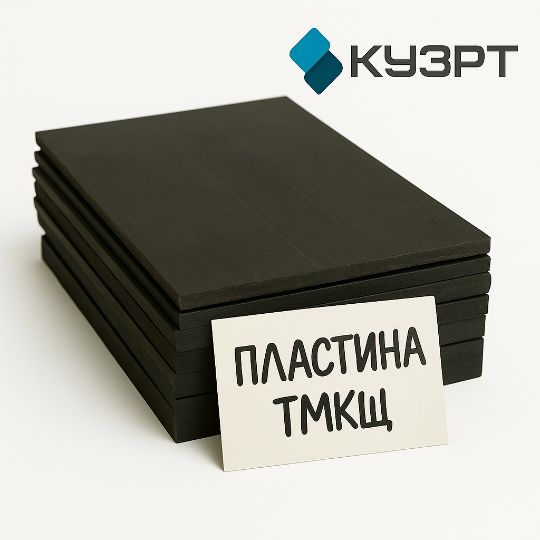

Техпластина ТМКЩ
Резиновая пластина универсального назначения для герметизирующих и прокладочных изделий
(ТМКЩ-С по ГОСТ)
(кислоты, щелочи)
Высокое давление
Низкое давление
Назначение и область применения
Техпластины ТМКЩ применяются для изготовления резинотехнических изделий (РТИ) общего назначения в условиях воздействия различных агрессивных сред при умеренных температурах и давлениях.
🔧 Герметизирующие изделия
Прокладки для уплотнения неподвижных соединений фланцевых узлов, трубопроводов, резервуаров
⚙️ Фрикционные материалы
Предотвращение трения и скольжения между металлическими поверхностями, защита от износа
🛡️ Демпфирующие элементы
Поглощение одиночных ударных нагрузок и вибраций в узлах машин и оборудования
📋 Прокладочные и настилочные материалы
Листовые и рулонные заготовки для подложек, прокладок, защитных покрытий
Рабочие среды по ГОСТ 7338-90
Газы и воздух
Атмосферный воздух, азот, инертные газы (аргон, гелий, неон)
Водные среды
Пресная вода, морская вода, промышленная и сточная вода (без органических растворителей)
Растворы солей
Водные растворы солей с концентрацией до предела насыщения
Кислоты и щелочи
Растворы кислот и щелочей с концентрацией до 20% включительно
Классификация по ГОСТ 7338-90
Класс 1 — Высокое давление
Толщина: 1,0–20,0 мм
Давление:
- Для кислот, щелочей: 0,05–10,0 МПа
- Для воздуха, азота: 0,05–0,4 МПа
- Для воды: 0,05–10,0 МПа
Применение: Герметизирующие прокладки для узлов высокого давления, фланцевые соединения, гидротехника
Класс 2 — Низкое давление
Толщина: 1,0–60,0 мм
Давление: 0,05–0,1 МПа (все среды)
Применение:
- Прокладки для узлов низкого давления
- Фрикционные и амортизирующие материалы
- Прокладки под фундаменты и конструкции
- Защитные настилы
| Параметр | Тип I (Резиновая) | Тип II (Резинотканевая) |
|---|---|---|
| Состав | Только резина, однородная структура | Резина с хлопчатобумажными тканевыми слоями |
| Тканевые прослойки | Отсутствуют | Не более 1 слоя на каждые 2 мм толщины |
| Прочность при растяжении | 4,0–6,5 МПа (в зависимости от твёрдости) | На 30–50% выше за счёт тканевых слоёв |
| Стабильность размеров | Нормальная, допустимая усадка | Высокая, ткань предотвращает деформацию |
| Сопротивление раздиру | Нормальное | Высокое, ткань затрудняет распространение трещин |
| Применение | Прокладки средней нагрузки, универсальное | Высокие нагрузки, вибрация, экстремальные условия |
ТМКЩ-М
Мягкая
Твёрдость: 45–55 Шор A
Температура: -30°C до +80°C
Применение: Эластичные прокладки, плавные уплотнения
ТМКЩ-С
Средняя
Твёрдость: 55–65 Шор A
Температура: -30°C до +80°C
Применение: Универсальная, типовые прокладки
ТМКЩ-Т
Твёрдая
Твёрдость: 65–75 Шор A
Температура: -40°C до +80°C
Применение: Жёсткие конструкции, низкие температуры
ТМКЩ-Т2
Повышенная твёрдость
Твёрдость: 75+ Шор A
Температура: -60°C до +80°C
Применение: Экстремальный холод, высокие нагрузки
Пример обозначения: 1Ф-I-ТМКЩ-С-2
Примеры реальных обозначений:
1Ф-I-ТМКЩ-С-2— Класс 1, формовая, резиновая, средняя твёрдость, 2 мм2Н-II-ТМКЩ-М-5— Класс 2, неформовая, резинотканевая (1 слой), мягкая, 5 мм1Н-II-ТМКЩ-С-8— Класс 1, неформовая, резинотканевая (1 слой на 8 мм), средняя твёрдость, 8 мм2Ф-I-ТМКЩ-Т-20— Класс 2, формовая, резиновая, твёрдая, 20 мм
Технические параметры ГОСТ 7338-90
Механические свойства
| Твёрдость | Прочность на растяжение |
Удлинение при разрыве |
| ТМКЩ-М (45–55 Ш.А) | ≥ 4,0 МПа | ≥ 300% |
| ТМКЩ-С (55–65 Ш.А) | ≥ 5,0 МПа | ≥ 250% |
| ТМКЩ-Т (65–75 Ш.А) | ≥ 6,5 МПа | ≥ 200% |
Условия эксплуатации
- ТМКЩ-М, С: -30°C до +80°C
- ТМКЩ-Т: -40°C до +80°C
- ТМКЩ-Т2: -60°C до +80°C
- Влажность воздуха: До 95% (неконденсирующаяся)
- Допуск по толщине (класс 1): ±0,5 мм
- Допуск по толщине (класс 2): ±5% от заказанного
Физические свойства
- Плотность резины: 1,2–1,4 г/см³
- Цвет: Чёрный (стандарт)
- Структура: Однородная, монолитная
- Водопоглощение: Минимальное
- Поверхность: Без трещин, пузырей, повреждений
Геометрические размеры
- Класс 1 толщина: 1,0–20,0 мм
- Класс 2 толщина: 1,0–60,0 мм
- По ширине (рулоны): -5 до +10 мм
- Пузыри (класс 1): Не более 1 см² на изделие
- Пузыри (класс 2): Не более 5 см² на изделие
Основные отрасли применения
⚙️ Машиностроение
Прокладки редукторов, насосов, компрессоров; уплотнители цилиндров; виброизоляция
🏭 Химическая промышленность
Герметизация аппаратуры; фланцевые соединения резервуаров; устойчивость к химическим веществам
🔧 Нефтегазовая отрасль
Уплотнители скважинного оборудования; фланцевые соединения трубопроводов; маслостойкие аналоги
🏗️ Строительство и ЖКХ
Прокладки под фундаменты; уплотнители стыков; защита железобетонных конструкций
💧 Водоснабжение и водоотведение
Герметизация фланцев насосных станций; уплотнители задвижек и вентилей; водостойкие прокладки
🌾 Сельское хозяйство
Уплотнения сельхозмашин; защита от влаги и пыли; виброамортизация
Ключевые преимущества ТМКЩ
Универсальность
Работает в контакте с кислотами, щелочами, водой, газами, что расширяет область применения в разнородных отраслях промышленности
Широкий температурный диапазон
От -60°C (Т2) до +80°C обеспечивает работу во всех климатических условиях и при перепадах температур
Высокая надёжность
Стабильные механические свойства, проверенный ГОСТ, сертифицированное производство гарантируют качество
Простота обработки
Легко вырубаются и обрабатываются прессованием, резкой, фрезерованием для производства нужной формы
Экономичность
Приемлемая стоимость при высоком качестве; доступна в рулонах для экономии материала
Вариативность по параметрам
4 варианта твёрдости, 2 типа (резиновая и резинотканевая), 2 класса давления под конкретные задачи
